玻璃钢件——风筒

冷却塔风筒主要是在冷却塔中起导流作用，风筒形式分为二类，一类是动能回收型风筒 ，另一类是动能不回收型风筒。 当冷却塔玻璃钢风筒旋转平面风速小于7m/s，或旋转平面动压小于30Pa时，此时冷却塔设计选用一般可以不考虑动能回收，反之选用动能回收型风筒。

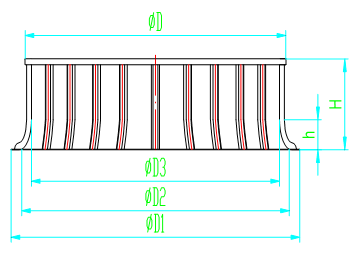

动能不回收型风筒外形示意图见下图。动能不回收型风筒一般由风筒工作段（也称直线段）和收缩段组成。其结构一般是将风筒沿圆周方向等分成若干分块，分块间采用翻边对接，为了减轻重量，增加刚度降低成本，玻璃钢风筒必须设计成空腹加强筋结构，尽有沿风筒母线方向的纵向筋。

风筒工作段直径一般比风机直径大1%。要求风筒与风机叶片叶尖之间的间隙小而均匀，间隙大会降低风机效率，间隙不均匀会增加风机噪声，引起振动。工作段的高度应大于风机叶片根部最大安装角时的弦长线垂直投影及电机或减速机的安装，保证叶轮在工作段工作。风筒的收缩型线较常使用的是圆曲线，曲线垂直高度一般控制在150~300mm。对于中小型冷却塔一般都采用此类风筒。

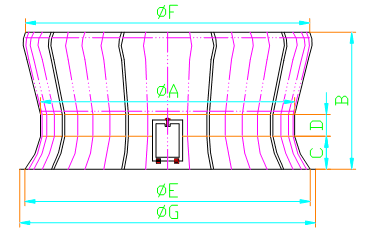

动能回收型风筒外形示意图见下图。动能回收型风筒的型线一般由风筒工作段（也称直线段）、扩散段和收缩段组成。其结构一般是将风筒沿圆周方向等分成若干分块，分块间采用翻边对接或搭接形式，为了减轻重量，增加刚度降低成本，玻璃钢风筒必须设计成空腹加强筋结构，有沿风筒母线方向的纵向筋，也有沿圆周方向的环向筋。同时风筒应考虑设置栓修门及观察窗。对于大型冷却塔一般都采用此风筒。

本公司设计和制造的玻璃钢风筒具有抗风菏载80kg/cm2，弯曲强度为147MPa。动能回收率为35%，制造工艺简单、重量轻、表面光洁、外型美观等特点。主要原材料为玻璃钢复合材料，在正常情况下，其使用寿命不低于30年。
